产品简介

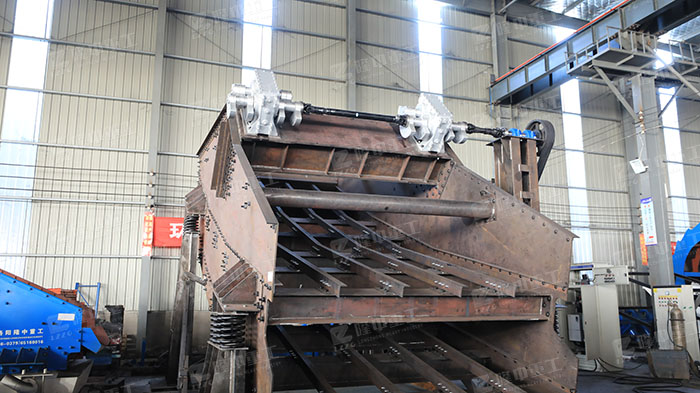

　　香蕉振动筛是以外形来定义的，简称香蕉筛，具有箱式振动器和多段不同倾角筛面的直线振动筛，筛箱的形状与香蕉相似。JR型香蕉筛适用于煤炭或类似比重的矿物干式、干湿式筛分；煤炭脱介、脱泥等作业。

　　该系列根据筛机不同用途及处理量大小，采用不同的筛分面积、筛缝尺寸、筛面分段数量以及筛面倾角，分单层和双层产品，工作面积5.7m2~30.2m2，共20种主要规格型号，可基本满足各种类型矿井和选煤厂生产需要。

　　香蕉振动筛是由电动机和激振器作为振动源，激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成，激振器安装在筛箱侧板上，并由电动机通过三角皮带或软连接与其相连，电动机带动偏心轴旋转，产生离心惯性力，迫使筛箱振动。香蕉筛筛箱运动轨迹为椭圆，同时筛面有较大的倾角（20°），物料从入料端落入筛网后在振动力的作用下迅速前进、松散透筛，完成筛分作业。

　　香蕉筛结构和技术特点

　　1、应用等厚筛分原理，针对不同的物料特性，采用不同的振动参数、分段数量及筛面倾角，筛面倾角过度平缓，筛面分段数量4~7段，能够保证最佳的筛分工艺效果。同时平缓的倾角过度和较多的分段数量有利于筛面寿命提高。

　　2、振动器：采用世界先进水平的JR型箱式振动器（详见JR振动器介绍），飞溅润滑、箱体内置润滑油道，保证轴承充分润滑，齿轮为高精度斜齿轮，轴承为振动设备专用轴承，放油螺塞带磁性，外置式有机塑料透明油标，可很方便的观察油位，采用特殊措施保证轴承和齿轮舒服工作，振动器噪声低于75分贝，轴承温度小于50度。

　　3、激振器大梁采用三工字型梁结构，克服了方形梁中间受力不好的问题，内设加强筋板，刚度大，重量轻，焊后去应力处理。

　　4、支撑筛面的下横梁采用特制工字型梁，横梁与筛面系统的连接为高强螺栓连接，避免了因焊接造成横梁局部应力集中，横梁寿命低的问题。同时，用户可很方便的对筛面系统进行维护。

　　5．侧板外形切割及钻孔由高精度数控车床完成，确保外形及钻孔的精度，侧板上无焊缝，避免侧板产生应力集中，从而防止侧板开裂。

　　6．筛面固定方式有两种，一种是两端聚氨酯压木中间轨座式，一种为两端聚氨酯压木中间压板式，可以安装聚氨酯筛面，也可以安装不锈钢筛面。用户可根据需要选配，非常灵活。

工作原理

　　香蕉振动筛在入料端有一斜坡面，先以34°开始，紧接着角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高，呈现均匀状态筛分效率显著提高，比相同有效面积筛分机的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有较高的筛分效率。

　　香蕉筛主要由筛箱、筛网、激振器、减振弹簧和下座架等组成。香蕉筛是由电动机和激振器作为振动源，激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成，激振器安装在筛箱侧板上，并由电动机通过三角皮带或软连接与其相连，电动机带动偏心轴旋转，产生离心惯性力，迫使筛箱振动。
