尾矿高频脱水筛的工艺流程和结构组成详解
据了解,我国目前现存的尾矿数量庞大,大量堆存的尾矿会对环境造成严重的污染,所以尾矿干排工作任重而道远。由于人为处理尾矿并不可行,因此需要用到尾矿高频脱水筛,将尾矿进行脱水,脱水后的尾矿便可以再次得以利用。
尾矿高频脱水筛是在传统高频筛的基础上,结合金属类尾矿的特性而生产的干排筛,多被用于铁、金等金属的尾矿脱水工作,不仅结构简单而且噪音小且生产效率较高,是利用率较高的一款干排设备。本身主要来介绍下尾矿干排筛的工艺流程和结构组成。

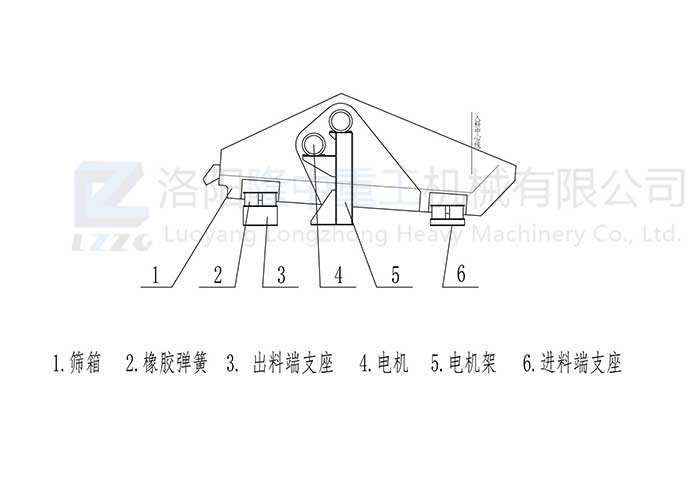

尾矿高频脱水筛结构组成
尾矿干排筛是由筛箱、电机、支承装置、振动器、万向传动轴等结构组成。
1、振动器是由轴承座、滚动轴承、主偏心块、轴和注油装置等组成,调节主偏心块和付主偏心块的夹角角度就可以调节激振力的大小
2、万向传动轴:两个振动器之间通过汽车万向传动轴相互传递动力,万向传动轴的轴向可以自由移动,就可以避免轴承受轴向力。
3、筛箱主要是由筛框、双面和固定装置等构成,其中筛面采用聚氨酯弹性板块式,不易腐蚀,筛孔可以根据用户需要定制。
4、胶带联轴器:用于连接振动器和电动机,对电机有着隔离振动影响的作用,通常是由胶带和联轴器组成。
尾矿干排筛的工艺流程
需干排的尾料先经过给料箱均匀送入筛子的入料口,后经过倾斜安装的泄水筛板除筛除三分之一左右的水分,之后进入平面筛板物料和倾斜筛板结合的地方,尾矿泥会聚集在一起,依靠重力作用开始沉降形成薄薄的一层的滤层阻止其余颗粒透筛,使滤层开始逐渐增厚。而另一部分没有透筛的水会在滤层上部形成储水池,但是滤层较薄,因此水池中的水会陆续脱去。滤层中的尾矿经过电机高频且低振幅的振动,会逐渐变的紧实,到排料口处时的尾矿物料会形成整齐类似滤饼的物料,而尾矿中的水分除从脱除的一部分外,其余的会浮于物料层的表面之后流入结合部水池。
